基于物联网应用的工业数据采集及远程测控系统统

分类：

称重解决方案

发布时间：

2020-07-10

物联网应用

　　

基于物联网应用的工业数据采集及远程测控系统统



基于物联网应用的工业数据采集及远程测控系统统



应用范围

　　广泛应用于石油、化工、建材等工业自动化测控领域。通过数字化测控、信息化指挥、智能化调度、网络化管理，实现测控设备的无人值守及远程测控。

系统优势

　　1、 模块化设计，冗余性强：终端数字化传感器数据采集—→智能测控终端RTU—→上位计算机APPSERVER管理—→网上发布，组建了层递式物联网络，便于分散测控、集中管理。

　　2、 多种工业现场总线通讯：RS485、CAN-BUS、1-Wire总线可选择;

　　3、 本地无线数据通讯：SMSF本地无线数据通讯网络组网，实现工业生产数据采集及控制;简化现场安装，减少信号线电缆非正常损坏故障，提高整体系统长期运行抗破坏性、可靠性;

　　4、 远程无线数据通讯：RTU具备多种通讯接口，兼容GPRS/CDMA/SCDMA/Internet等多种通讯制式。

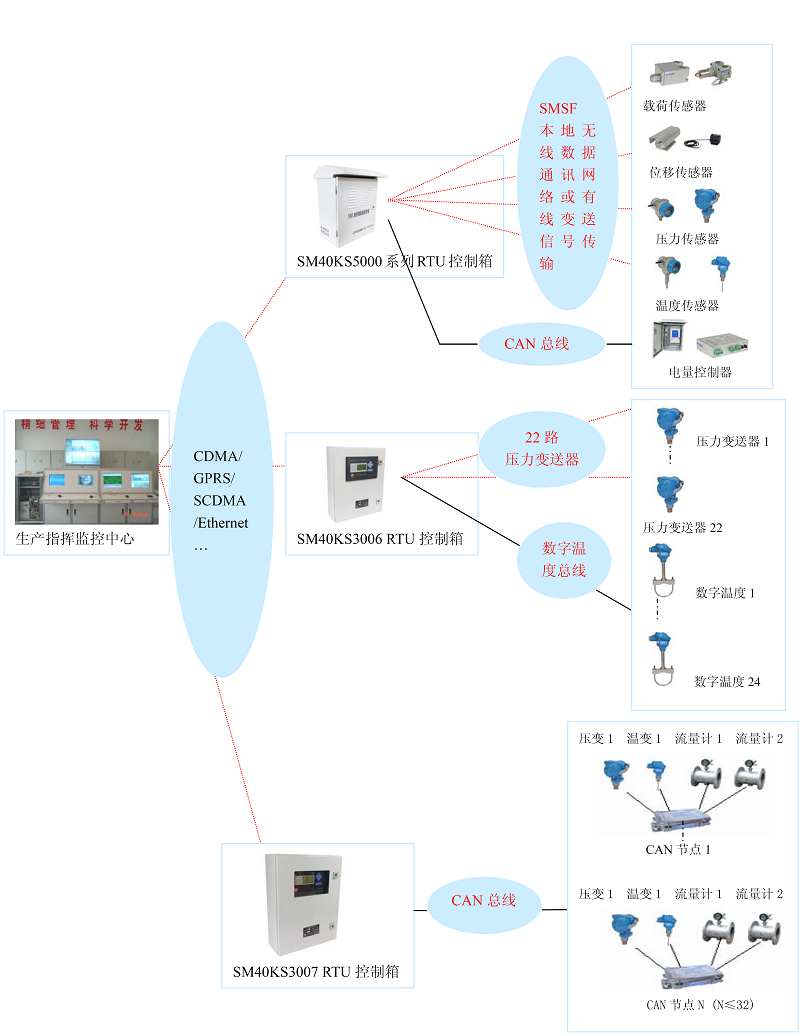

系统组成

　　1、 数字化传感器：标准化数字信号有线或无线传感器，如载荷、位移、角度、速度、加速度、温度、重量、压力、电能等各种传感器或变送器。

　　2、 标准化接口RTU：与SCADA、DCS以及其它网络系统对接，共享数据源，实现与工业生产调度管理系统的物联网应用。

　　3、 APPSERVER软件：采集各RTU数据;参数上下限报警设置及超限报警;数字温度通道、模拟通道设置;远程设置RTU参数、RTU程序升级，操作简单、维护;

技术指标

　　1、 RS485扩展通讯：EIA-RS485-A标准，光电隔离，隔离电压1000Vdc/1分钟;支持Modbus RTU或其它第三方定制通讯协议;可与现场其它第三方设备连接。

　　2、 Ethernet通讯：10BASE-T PHY，兼容100/1000 BASE-T 网络。

　　3、 RS232通讯：3线制或9线制，兼容GPRS/CDMA/SCDMA等多种通讯制式通讯DTU。

　　4、 CAN-bus通讯：CAN Specification Version 2.0 标准。

　　5、 SMSF本地无线数据通讯网络，有效通讯距离≥300m;载波频率：433MHz，属于ISM工作频段，无需申请频点;GFSK窄带调制，同时采用了前向纠错信道编解码技术，提高低功耗情况下数据通讯可靠性;即可以作为无线数字化传感器接口，也可以作为与RTU间的数据通讯链路接口。可以根据需求定制为ZigBee等其它标准的本地无线数据通讯网络接口。
