拉力传感器 SM46D 150t

拉力传感器SM46D系列专用于测量各种大量程静态或动态拉力的场合。特别是现场恶劣工作环境对耐用性和技术可靠性有较高要求时，本产品可按通用标准设计和非标准定制设计以满足各种应用场合需求，例如：各种吊钩秤，起重超载保护设备等。

所属分类：

　　SM46D系列拉力传感器专用于测量各种大量程静态或动态拉力的场合。特别是现场恶劣工作环境对耐用性和技术可靠性有较高要求时，本产品可按通用标准设计和非标准定制设计以满足各种应用场合需求，例如：各种吊钩秤，起重超载保护设备等。

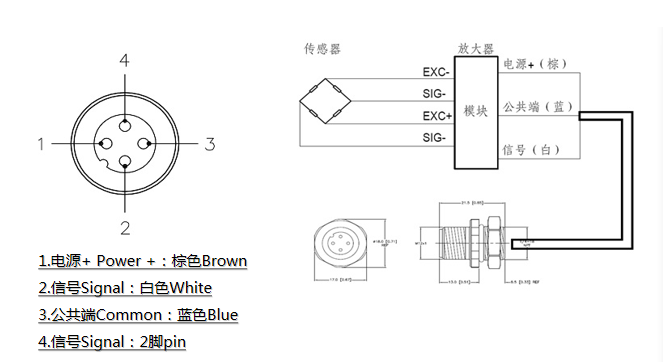

　　若机械对拉力传感器有特殊的外形或接口要求，我公司可按要求专门设计定制。SM46D系列拉力传感器均配备标准电流接口、CAN总线接口或无线传感器网络接口。

拉力测量范围从1t到1600t可选;

高可靠性设计;

多种测量信号输出方案：模拟标准信号输出，数字总线输出，无线传感器网络输出;

精度等级0.3;

测量本体材料采用高性能合金钢或不锈钢;

测量本体安全过载范围200% F·S;

工业级设计，防护等级IP67;

工作温度范围从-40℃到 +85℃

ESD静电保护，EFT瞬态抑制;SPD浪涌冲击保护;

供电及信号反极性保护;外置钢制接插件防护罩。

项目 Type	技术参数 Technical parameters
测量范围 Nominal load range	5～1600t
工作电压 Power supply	10~12 VDC
电流消耗 Drawing current	<100 mA
零点平衡 Zero balance	1.0±% of rated output
模拟输出 Analog output	2.0±0.015mV/V
输入阻抗 Input resistance（Rlc）	380±10Ω（ohms）
输出阻抗 Output resistance（Ro）	350±5Ω（ohms）
绝缘电阻 Insulation resistance	≥5000 MΩ（Mege-Ohms）
综合精度 Class precision	0.3%FS
温度漂移 Effect of temperature	0.3%FS/10℃
工作温度 Operating temperature	-40～+85℃
安全过载 Safe Load Limit	200% FS
本体塑变极限 Safety margin against yielding	300% FS
本体断裂极限 Safety margin against breakage	500% FS
材质 Material material	高性能合金钢或（铬比大于15%不锈钢） High performance alloy steel or (chromium ratio>15% stainless steel)
防护等级 Protection type	IP67/IP68
