SM41A轴承座传感器

QCX系列轴承座传感器主要安装于轴承座下,也可用于在其它结构形式下,是主要测量一种轴承座承载力的专用传感器传感器。 结构原理为两端固支中心承载的剪切型电阻应变式传感器。选用优质合金钢作为弹性体、箔式电阻应变计为敏感转换元件。轴承座安装于传感器的中部,传感器的两端则固定在基座上。轴承座承载时,载荷通过两端的剪切弹性梁传递到基座上,在弹性梁中产生与载荷成正比的应变,通过应变计转换成对应的电信号。
零售价
0.0
市场价
0.0
浏览量:
1000
产品编号
所属分类
轴承座式
数量
-
+
库存:
0
产品描述

概述

  QCX系列轴承座传感器主要安装于轴承座下,也可用于在其它结构形式下,是主要测量一种轴承座承载力的专用传感器传感器。 结构原理为两端固支中心承载的剪切型电阻应变式传感器。选用优质合金钢作为弹性体、箔式电阻应变计为敏感转换元件。轴承座安装于传感器的中部,传感器的两端则固定在基座上。轴承座承载时,载荷通过两端的剪切弹性梁传递到基座上,在弹性梁中产生与载荷成正比的应变,通过应变计转换成对应的电信号。

  适用于起重给、水利等各种行业中轴承座下的张力测试及控制系统。

特点

1. 抗干扰能力强,安装使用方便 稳定性好.

2. 平板式外形使受力状态稳定,横向干扰好,可获得较高的测量精度。

3. 过载能力强,用于桥式起重机的过载报警.

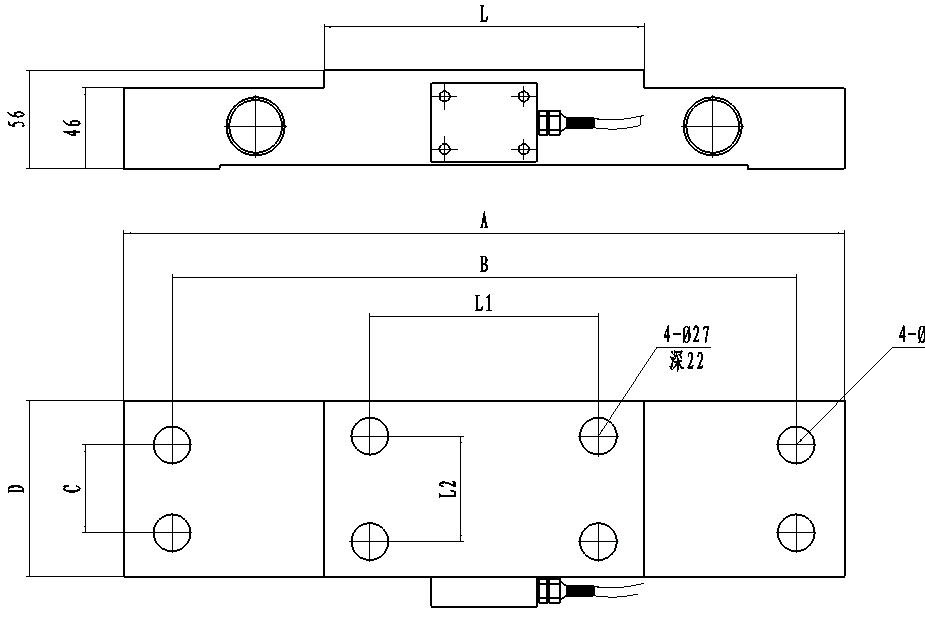

Dimensions 外形尺寸 (In mm. 1mm=0.03937 inches)

SM41A轴承座传感器(首页权重)

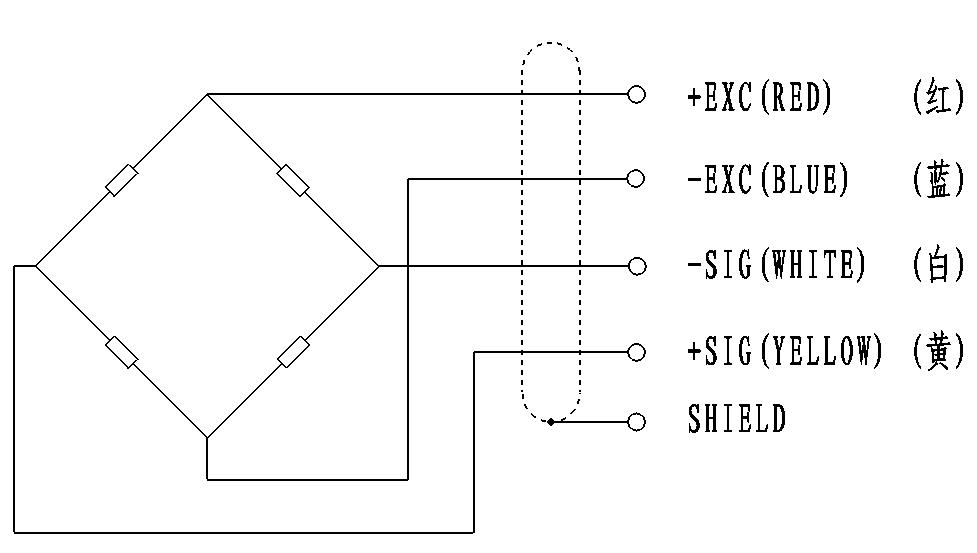

Circuit Diagram 电路图:

Red:

+input

红色:

+激励

Blue:

-input

蓝色:

-激励

White:

+output

白色:

+信号

Yellow:

-output

黄色:

-信号

SM41A轴承座传感器(首页权重)


Specification 技术参数:

项目   Type

技术参数   Technical parameters

测量范围
Nominal load range

1.5~30t

工作电压
Power supply

10~12 VDC

零点平衡
Zero balance

1.0±% of rated output

模拟输出
Analog output

2.0±0.01mV/V

输入阻抗
Input resistance(Rlc)

400±20Ω(ohms)

输出阻抗
Output resistance(Ro)

350±5Ω(ohms)

绝缘电阻
Insulation resistance

≥5000 MΩ(Mege-Ohms)

综合精度
Class precision

0.1%FS

温度漂移
Effect of temperature

0.02%FS/10℃

工作温度
Operating temperature

-40~+85℃

安全过载
Safe Load Limit

200% FS

本体塑变极限
Safety margin against yielding

300% FS

本体断裂极限
Safety margin against breakage

500% FS

材质
Material material

高性能合金钢或(铬比大于15%不锈钢)
High performance alloy steel or (chromium ratio>15% stainless steel)

防护等级
Protection type

IP67



编码

量程

110141AWT1t5

1.5t

110141AWT2t 2t
110141A001f1 2.5t
110141A001 15t
110141A002 30t



关键词:轴承座传感器、起重设备、起重限制器、安全限制保护装置、超载限制

测量原理

  轴承座安装于传感器的中部,传感器的两端则固定在基座上。轴承座承载时,载荷通过两端的剪切弹性梁传递到基座上,在弹性梁中产生与载荷成正比的应变,通过应变计转换成对应的电信号。
