日月产品
概述 Description
SM35AWS-X无线载荷位移(示功图)传感器是日月集团针对油井功图测试而设计,集载荷、垂直加速度位移测量功能于一体。集光电转化、微功耗ZigBee无线数字通讯、力敏传感器、加速度、低功耗单片机等技术于一体,对抽油机悬点载荷、位移量进行在线测量。信号无线传输,可靠性高,抗干扰能力强。属新型数字节能环保产品,已获多项专利。工业环境设计,性能稳定可靠,已在各油田推广应用,以其高精度、安装简单、维护方便、可靠性高、环保耐用等特点赢得用户认可。
本产品已获多项专利,具有独自的自主知识产权,仿冒必究。
特点 characteristic
项目 |
功能 |
指标特色 |
功能 |
功图采集 |
周期性定时采集抽油机井示功图。 |
配套 |
油井电流图、功率图测试 |
配套SM6000P系列数字化电量采集控制器可实现电流-位移图、功率-位移图同步测试。 |
供电 |
太阳能供电. |
提高使用寿命,节能环保、稳定、可靠。 |
通讯 |
ZigBee PRO |
无需排管布线,大大节省施工成本。 |
采集 |
低功耗设计 |
满足功图量油密点、密时数据采集需求 |
安装 |
U型开口式设计,防脱螺栓安全设计. |
拆装、维护方便快捷,无需动吊车等。 |
维护 |
远程参数设置、电池电压、故障监测。 |
方便快捷,控制室远程诊断维护,无需开车到现场,大大节省维护成本。 |

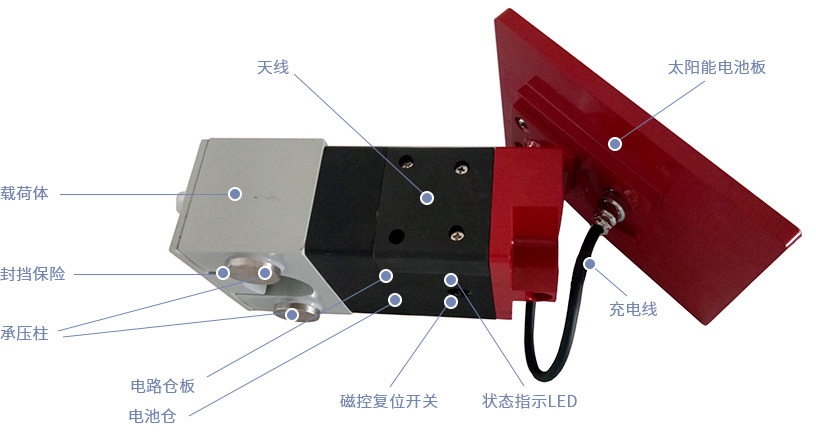

外形 Shape structure
技术数据 technical parameter
项目 |
技术指标 |
指标特色 |
量程 |
载荷:0~150KN,精度:0.5%F.S; 加速度位移:1~12m,精度:2.0% F.S;冲次:最小1次/分钟,精度:1%。 |
|
电池 |
内置高能太阳能充电电池3.6V/ 8000mAh或3.6V/38,000mAh一次高能电池 |
10分钟采集一次功图,太阳电池满电可连续工作15天,一次高能电池可连续工作3个月。 |
低功耗 |
睡眠电流<22uA,平均唤醒后工作电流<50mA。 |
|
太阳能电池板 |
3.5VA,270º自由旋转 |
可调方向,确保最佳采光率 |
密集采集 |
功图点数≥200,周期≥10分钟(可设置)。 |
满足功图量油密点、密时数据采集 |
防护等级 |
IP68 |
防尘、防沙、防水等 |
防爆认证 |
防爆合格证号:CE13.2145 防爆标志:Ex ib II C T4 Gb |
适用于IIC、IIB、IIA类爆炸性气体环境 |
工作温度 |
-40~+85℃,-25~+85℃(太阳能型) |
满足高寒高热工业级环境 |
本地无线数据通讯 |
支持ZigBee PRO 2007标准;多种网络拓扑、快速、可靠、安全。 |
低功耗,公用数据传输频率,无需申请频点 |
传感器ID |
根据油井名称或指定标识符计算唯一网络通讯参数(网络ID、信道号等) |
确保永远唯一性 |
U型开口尺寸 |
一般为40mm,可定制。 |
可根据光杆直径来匹配定制。 |
重量 |
4.6kg |
|
