应变量测量传感器SM47-YB1K

SM47-YB1K-E应变量传感器它的主要功能是判定桩竖向抗压承载力是否满足设计要求。高应变法在判定桩身水平整合型缝隙、预制桩接头等缺陷时，能够在查明这些"缺陷"是否影响竖向抗压承载力的基础上，合理判定缺陷程度，可作为低应变法的补充验证手段。在某些地区，利用高应变法增加承载力和完整性的抽查频率，已成为一种普遍做法。

零售价

0.0

元

市场价

0.0

元

浏览量:

1000

产品编号

所属分类

其他

数量

-

+

库存:

0



1

产品描述

概述

　　SM47-YB1K-E应变量传感器它的主要功能是判定桩竖向抗压承载力是否满足设计要求。高应变法在判定桩身水平整合型缝隙、预制桩接头等缺陷时，能够在查明这些"缺陷"是否影响竖向抗压承载力的基础上，合理判定缺陷程度，可作为低应变法的补充验证手段。在某些地区，利用高应变法增加承载力和完整性的抽查频率，已成为一种普遍做法。

特点

本产品经二十多年的工艺创新，不断完善;

专门为试验仪器特型设计;

密封防水设计;

抗干扰能力强;

安装方便

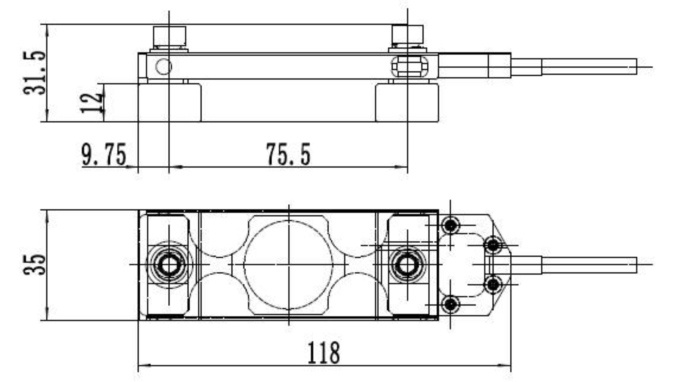

Dimensions 外形尺寸 (In mm. 1mm=0.03937 inches)

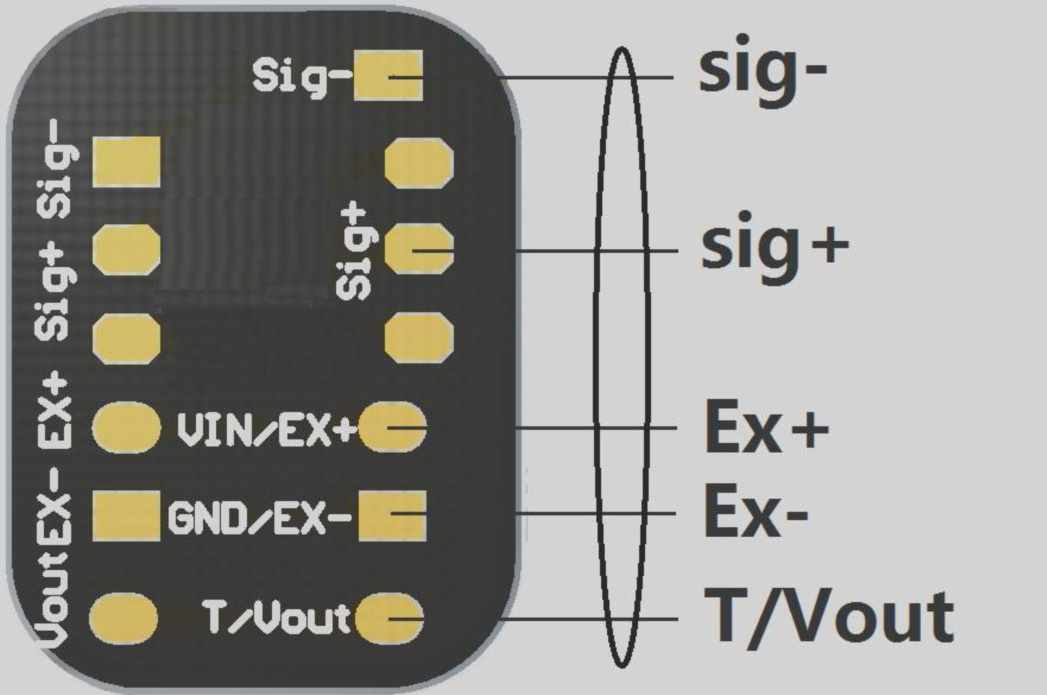

Circuit Diagram 电路图：

Red：	+input	红色：	+激励
Blue：	-input	蓝色：	-激励
White：	+output	白色：	+信号
Yellow：	-output	黄色：	-信号
Black：	T/vout+	黑色：	输出正

Specification 技术参数：

项目 Type	技术参数 Technical parameters
测量范围 Nominal load range	0～1000 με
灵敏度 Sensitivity	1.8±0.3mV/V
综合精度 Class precision	0.3%FS
绝缘电阻 insulation resistance	≥9000MΩ
零点输出 Zero Balance	≤0.1%FS
工作电压 Power supply	5 VDC
温度漂移 Effect of temperature	0.1%FS/10℃
温度补偿 temperature compensation	15~65℃
工作温度 Operating temperature	-40～+85℃
安全过载 Safe Load Limit	120% FS
材质 Material material	高性能合金钢或（铬比大于15%不锈钢） High performance alloy steel or (chromium ratio>15% stainless steel)
防护等级 Protection type	IP66 (IEC60529)
电缆长度 Cable Length	1米
