概述
载荷传感器，是针对抽油机井功图测试而设计。他一款具有高抗干扰性能的载荷传感器。产品采用标准mv信号输出或AD放大板电压信号输出0.1-1.5V/0.1-2.5V以及全密封设计，可工作在高温、高寒、高湿、高辐射等恶劣环境，目前广泛应用于抽油机功图测量系统中。
适应工业环境的高可靠性设计，以及精度高、安装简单、维护方便、环保耐用等特点赢得用户认可，不仅在国内的胜利、大庆、华北、长庆、新疆、青海等各大油田得到推广应用，在海外石油公司也得到了部分应用。
特点
活动式安装，节省安装、吊车等费用;
全密封防水设计，满足全天候使用;
可靠性高;
操作方便安全;
可与其他型无线数传固定载荷/位移
发送器一起构成无线测试系统;
输出一致，完全互换。

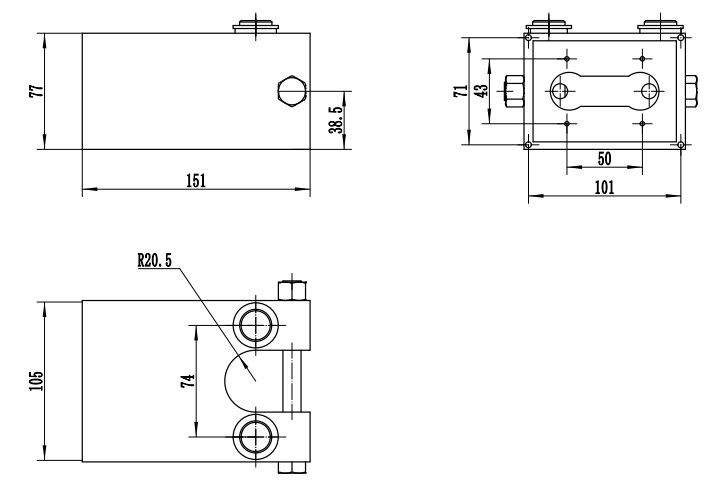

Dimensions 外形尺寸 （In mm. 1mm=0.03937 inches）

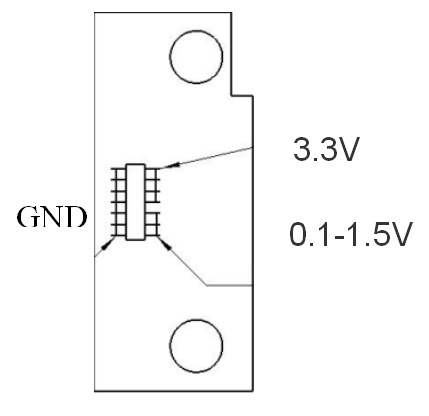

Circuit Diagram 电路图：
|
Red： |
input |
红色： |
供电 |
|
Blue/White： |
GND |
蓝色/白色： |
公共端 |
|
Yellow： |
output |
黄色： |
信号 |
Specification 技术参数：
|
项目 Type |
技术参数 Technical parameters |
|
测量范围 |
0～150 KN |
|
输出 |
0.1-1.5V |
|
综合精度 |
0.5%FS |
|
绝缘电阻 |
≥5000MΩ |
|
零点输出 |
≤0.1%FS |
|
工作电压 |
3.3 VDC |
|
温度漂移 |
0.5%FS/10℃ |
|
温度补偿 |
-10~65℃ |
|
工作温度 |
-40～+85℃ |
|
安全过载 |
150% FS |
|
本体塑变极限 |
300% FS |
|
材质 |
高性能合金钢或（铬比大于15%不锈钢） |
|
防护等级 |
IP68 (IEC60529) |
速达编码
| 110235YD013f | 150KN | φ40 |
| 250KN | φ40 |
关键词：抽油机井测试专用可卸载荷传感器、U型载荷传感器、有线载荷传感器、载荷示功仪
工作原理
载荷传感器主要是利用柱式弹性体在外力作用下的弹性变形，使粘贴在它表面的电阻应变片的阻值发生变化(增大或减小)，再通过相应的测量电路把这一电阻变化转换为电信号(电压或电流)，从而完成测试的过程。
细节介绍
优秀的合金钢材质
采用优质的合金钢，经过淬火硬度高。镀镍防腐层耐腐蚀效果好，能在外界恶劣环境下保持长期稳定。
应用场景
使用方法及注意事项：
(1)确定传感器规格时，建议按额定载荷的80%选用。
(2)用户设计加载装置时，应保证使加载力的作用线与传感器受力轴线重合，以免侧向力带来测量误差。
(3)传感器电缆线接线标志：
A：传感器：供电+：红色，供电-：兰色
信号+：黄色，信号-：白色
B：放大器：供电： 红色，公共端：白（兰）色
信号： 黄色
(4)传感器接上电源工作后，必须预热，待仪器稳定后，开始工作。做远距离测量时，引线屏蔽层与系统联接后必须接地。
(5)传感器外壳、保护盖板、引线接头均经密封处理，请用户不要随意打开。
(6)传感器存放环境应干燥无腐蚀。使用环境避免与较高的非工作热源接近。
